MC-CSQX超聲波氣象站
設備組成：

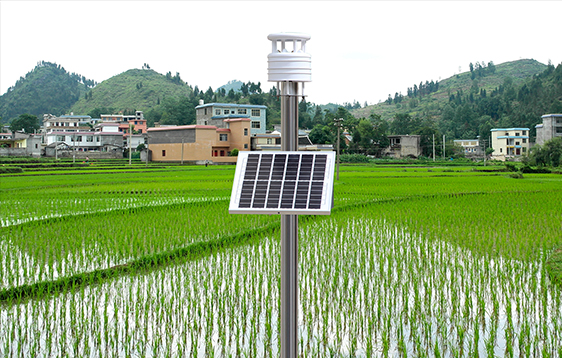

超聲波物聯網自動氣象站由超聲波管式土壤溫濕度傳感器、超聲波氣象參數傳感器、智能采集器主機、野外電源系統、防輻射罩、其他種類傳感器、野外防護箱和野外支架結構等部分組成。
超聲波傳感器原理及其優勢：

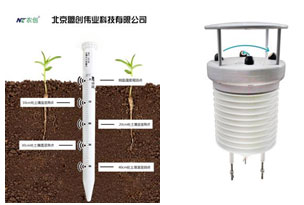

1、超聲波管式土壤溫濕度傳感器。工作原理是在ABS塑料管材內置超聲波信號發射器和無線信號接收器，超聲波發生器在土壤中發射1GHz頻率的高頻脈沖信號，然后反射回來反饋信號，因其發射與反射回來的時間差與土壤含水量之間具有基本為線性對應邏輯關系，根據這個原理來計算土壤含水量數據。根據這個工作原理，土壤鹽分、酸堿度等環境因素對于測試精度的影響小，能夠同時對不同土層的土壤水分、溫度數據進行動態觀測，而且是進行快速、準確、觀測，讓技術人員實現對土壤含水量和溫度的的及時掌握。超聲波管式土壤溫濕度傳感器,管式自動土壤墑情監測站采用分層設點的觀測結構，地下土壤表層下10cm、20cm、30cm、40cm各配置一個土壤溫、濕度測點，觀測相對應范圍內的土壤溫、濕度。
2、超聲波氣象參數傳感器。采用四只對稱安裝的微波發生器，兩兩對應發射超聲波進行感應數據輸出，可應用于科研應用。集成化設計，可對環境內的空氣溫度、空氣濕度、風速、風向、大氣壓力一體五參數進行監測。超聲波氣象傳感器采用微波反射學原理。
智能采集器主機功能特點及參數：
1、采集器主機采用防雨、防塵設計，噴塑鋼板戶外防護箱。
2、各個傳感器采用MODBUS通訊協議。
3、內置存儲集成電路芯片和SD卡，數據可導出。具有復位按鈕。
4、配備7寸觸摸屏，可實時顯示傳感器的數據、參數數據、網絡情況、IP地址等，并可直接屏幕上設置上述參數。屏幕亮度可調，可以適應環境下不同外界光照的顯示需要。具有屏幕觸摸音響提醒功能。
5、通訊方式采用4G無線傳輸或者以太網口，隨時可以將主機中的數據遠程發送到服務器，存儲為數據庫格式。
6、供電方式多樣靈活，可根據客戶要求使用交流市電或太陽能蓄電池、風光互補等多種供電模式，以保證在斷電或陰雨天氣的情況下，可以正常工作。
7、通訊接口：USB接口、4G無線傳輸接口和RJ485接口（選配）,還可以擴展RS232接口，RS485接口和WiFi接口（選配）。
8、聯網方式：離線、4G無線傳輸、LAN口在線三種方式。通過本機觸摸屏直接設置云服務器IP地址和端口號可傳輸數據到云平臺，能夠和各物聯網平臺實現數據傳輸。
9、數據采集：本機數據采集可采取自動和手動采集兩種方式，手動方式可隨意采集和自動存儲數據，采取自動模式時，用戶設置自動采集數據庫的時間間隔，采集數據可隨機存儲或上傳到云端服務器。
10、測試數據本機可存儲，本機可查看歷史數據、也可刪除測試記錄。
11、設置界面：能夠設置屏幕亮度、休眠時間、采集時間、土壤類型、GPS開關、語音音量、聯網方式和服務器的IP地址及其端口號。斷電不丟失設置參數。
12、多路數據采集：可擴展多個傳感器數據轉接口，自動識別傳感器類型。
13、擴展功能：可擴展GPS定位功能，LED戶外屏幕顯示，語音功能，并且該功能可以關閉，以節約電能。
14、內置鋰電池組供電，屏幕具有電量顯示功能。配備自動保護線路。
