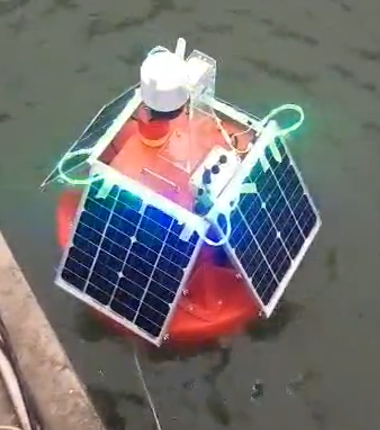

MC-FSZ型水質多參數監測浮標系統

   水質多參數監測浮標可以實現視頻監控和多種水質參數的同時測量，包括溶解氧、pH、電導率，濁度，COD，氨氮，ORP等。數據采集模塊通過RS-485(Modbus/RTU協議)總線采集和處理各數字傳感器測量得到的數據，并將數據無線傳送到平臺，云端，同時根據用戶需求可以手機APP等多平臺上獲取傳感器測量值。本款浮標開放多個控制功能，可以遠程控制傳感器、攝像頭等監測設備開關，可以設置定時循環開關等。

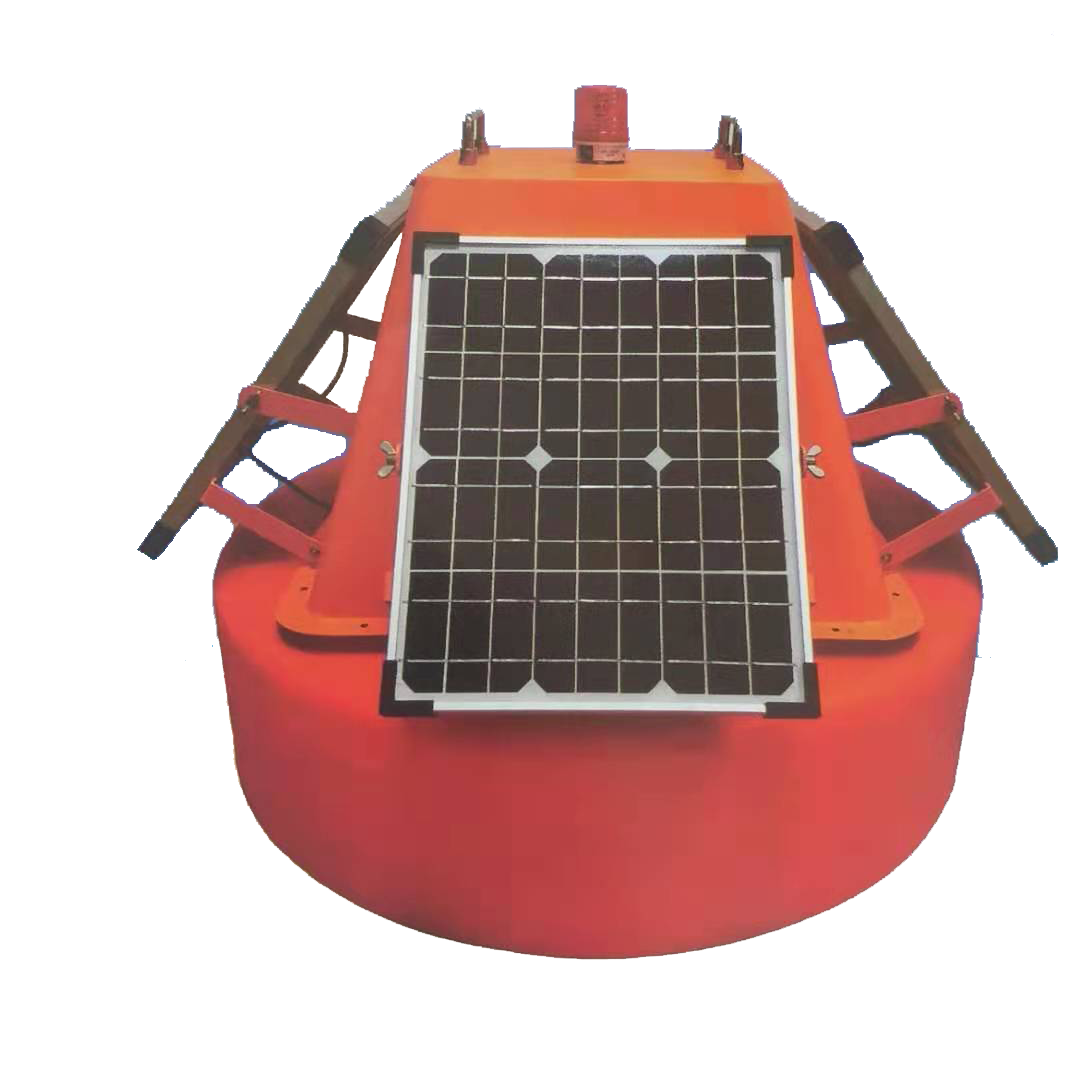

   監測浮標，由浮標體及固定錨、監測傳感器（攝像頭、溫度、溶解氧、濁度、電導率、PH、氨氮、 COD、葉綠素，藍綠藻等）、數據采集傳輸模塊、無線傳輸模塊、供電單元、遠程監測平臺組成，無需鋪設電纜，可投放在需要監控的地方進行無線監控。

    水質多參數監測浮標的應用領域，可用在湖泊、河流、水產養殖、工業生活污水排放、農業灌溉用水、環境監測等領域。

1.主要功能介紹

• 1、數據采集：浮標內數據采集模塊通過Modbus/RTU  RS485數字信號集中進行數據采集；數據采集的參數包括：溫度、溶解氧、濁度、電導率、PH、氨氮、 COD、ORP、葉綠素、藍綠藻、水中油等；電源及充電保護單元浮標配有防水鋰電池，默認狀態下浮標配置各項傳感器監測參數，浮標搭配鋰電池； 浮標需要搭配視頻監測時，內部電池進行隔離單獨供電，監測傳感器和攝像頭電池分開供電，以保證監測傳感器供電安全；

• 2、浮標內部設有充電電壓保護，限制充電電壓過高導致電池?fù)p壞。

• 3、電源管理單元。

• 3.1、電源管理單元包括:電池電量顯示：可監控到電池殘余電量;電源遠程開關:內部繼電器控制各用電器件的電源開關，也可設定電池的開啟頻率；

3.2、視頻監控：可搭配攝像頭進行監控，攝像頭防水保護，內置4G物聯網卡；視頻流量監控：攝像頭流量：無線傳輸，浮標通過DTU模塊內置4G 物聯網卡進行遠程數據視頻數據傳輸；

• 3.3、定位顯示：浮標頂部設計有太陽能警示燈，當光線不明亮?xí)r，警示燈會自動閃爍起到警示作用；浮標可預留電源接口，可安裝LED燈帶；浮標可預留GPS模塊，可在遠程監測平臺查看浮標所在位置，時刻跟蹤到浮標位置；

• 3.4、遠程平臺：遠程平臺可顯示傳感器監測參數、電池殘余電量、遠程控制電源開關及攝像頭遠程開關、設置數據上傳頻率、數據曲線查看、數據存儲數據查看。

三.監測界面及現場應用

視頻監控畫面

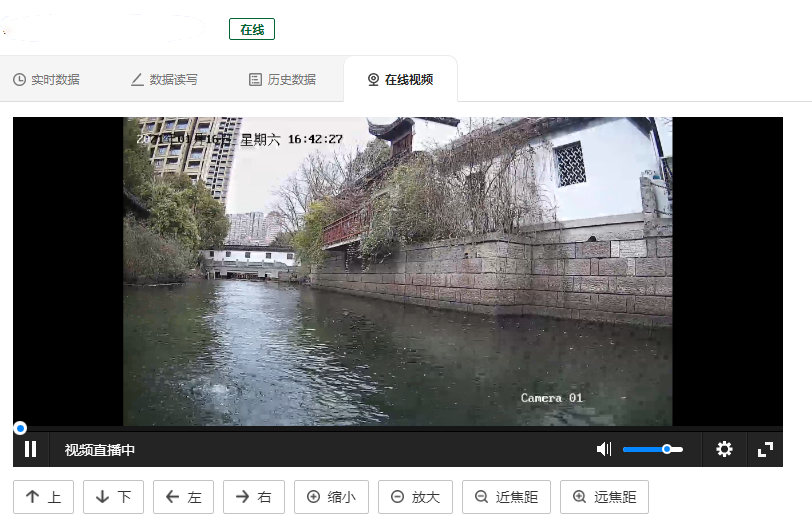

                                       圖1 視頻監控畫面

歷史數據界面

                            圖2 歷史數據界面

產品使用現場

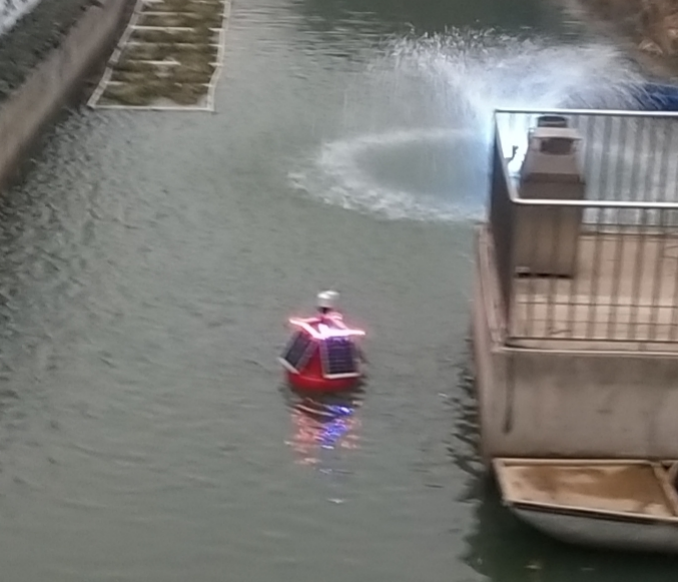

                            圖3 無錫市內水監測

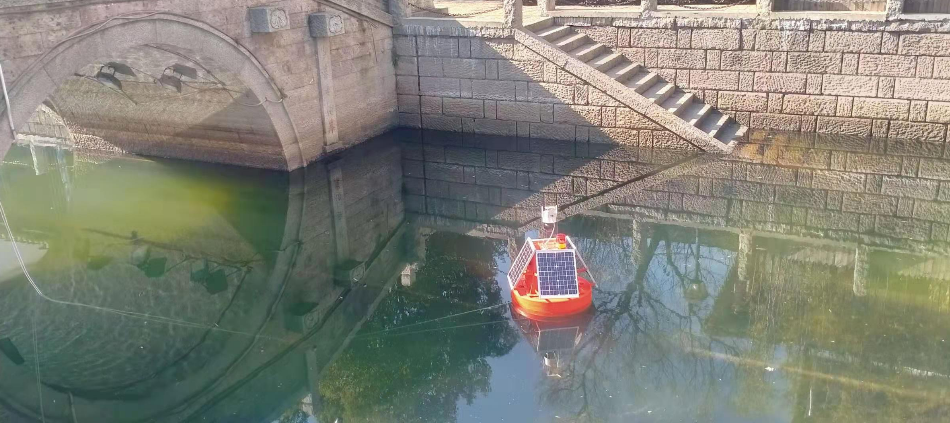

                            圖4 南京市河道水質監測

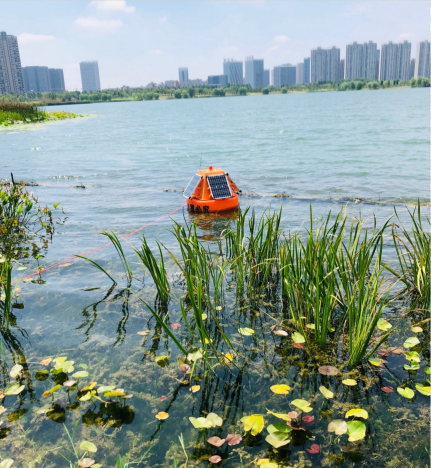

                            圖5 杭州市河道水質監測

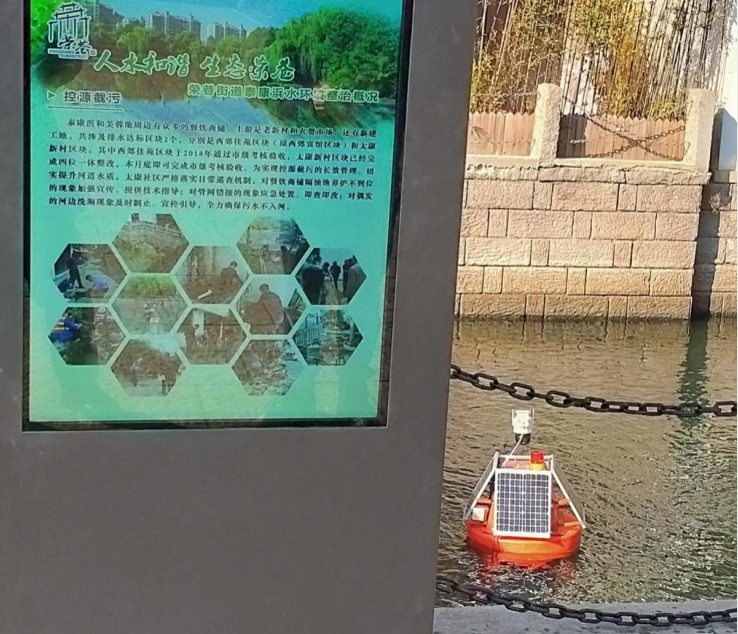

         圖6 蘇州市河道水質監測

         圖7 嘉興市河道水質監測

四.儀器安裝說明

1.1 產品描述

    安裝前徹底檢查浮體部件和傳感器是否完好，是否能正常工作，以防運輸過程中的損壞或電纜的松動。

1.2 位置要求

    按以下標準進行浮體的安裝：

    選擇水深至少700mm的位置，投放位置盡量避免水底淤泥揚起，附著傳感器。

    選擇地點應遠離航道中心，避免過往船只碰撞及干擾。

    選擇地點距岸邊一定距離，避免與岸邊發生沖擊碰撞。

1.3 固定方法

    使用錨鏈進行掛底固定，有必要可加裝岸邊系繩。

五.維護及注意事項

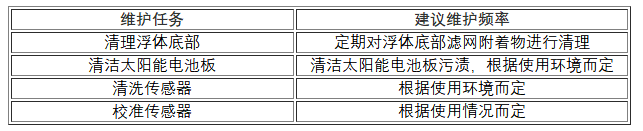

1.維護日程

    對于環境水質監測浮標，如工作環境良好，且系統工作正?？梢匝娱L(zhǎng)維護周期?？紤]到傳感器工作環境的多樣性，建議根據實際情況，定期對傳感器進行檢查、清洗和校準。

2.外觀檢查
a)觀察太陽能電池板有無硬傷劃痕及損壞，是否已影響到太陽能板的正常工作。
b)如發現所示測試數值不準或不穩定時，需檢查傳感器頭部是否有臟污和微生物附著，外殼及傳感器表面是否受到損壞.
c)檢查線纜是否正常，有無破損和老化現象。
d)檢查易耗品是否有損壞。

3.清洗：用自來水清洗傳感器的外表面，如果仍有碎屑?xì)埩簦脻駶?rùn)的軟布進行擦拭，對于一些頑固的污垢，可以在自來水中加入一些家用洗滌液來清洗。

4.校準：如果進行表面清洗和易損件更換后，傳感器所測數值仍不準時，需將傳感器從系統上取下，對其單獨進行單點或兩點校準。根據所對應傳感器選擇合適的標準溶液。校準方法及通訊協議詳見各對應傳感器說明書。

5.注意事項

1）浮標內嚴禁進水.
2）應用軟棉布類擦拭太陽能電池板表面，不允許用尖硬物品對其表面進行清理。
3)清理傳感器探頭時，應注意確保探頭不要受到劇烈的機械撞擊。以防損傷內部敏感的光學部件和電子部件。
4）探頭內部沒有需要用戶維護的部件。
5）校準相應傳感器時，其他傳感器禁止摘下探頭保護套。

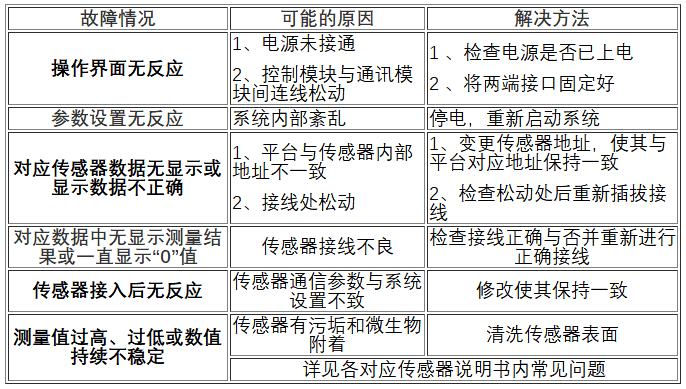

六.常見故障及排除方法

6.配件和備件
    此產品包括：控制系統1套、說明書1份、合格證1張
